特 長

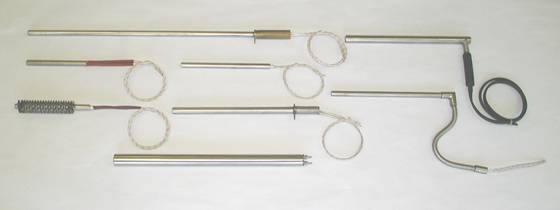

旭のカートリッジヒーターは、パイプの一端からリード線、ターミナルを引き出した形状のヒーターで高熱伝導性、高絶縁性に優れた高ワット、長寿命のヒーターです。
カートリッジヒーターは、高ワット密度の熱量が得られるので小型で狭小な場所にも容易に加熱使用出来、樹脂成型金型、熱板、機械装置等の局部的加熱に最適です。又、片側端子の為、電気接続、取り付けが容易です。
◎カートリッジヒーターのワット密度
スタンダードタイプ(CP型)最高ワット密度は、約5W/cuです。
ハイワットタイプ(SCP型)最高ワット密度は、10W/cu前後です。
カートリッジヒーター標準在庫品(220V)
|
CP型
|
Φ8 |
Φ10 |
Φ12 |
Φ14 |
Φ15 |
Φ16 |
100 |
100W |
130W |
150W |
175W |
185W |
200W |
150 |
160W |
200W |
250W |
290W |
310W |
325W |
200 |
225W |
280W |
330W |
400W |
420W |
450W |
250 |
290W |
360W |
430W |
500W |
540W |
580W |
300 |
350W |
435W |
520W |
615W |
660W |
705W |
350 |
415W |
520W |
620W |
725W |
775W |
830W |
400 |
475W |
600W |
715W |
835W |
895W |
955W |
|
SCP型
|
Φ8 |
Φ10 |
Φ12 |
Φ14 |
Φ15 |
Φ16 |
100 |
− |
260W |
300W |
380W |
380W |
400W |
150 |
− |
400W |
490W |
570W |
640W |
680W |
200 |
− |
560W |
660W |
800W |
850W |
920W |
250 |
− |
720W |
850W |
1000W |
1070W |
1150W |
300 |
− |
870W |
1040W |
1240W |
1340W |
1440W |
350 |
− |
1000W |
1240W |
1450W |
1550W |
1650W |
400 |
− |
1170W |
1340W |
1630W |
1770W |
1900W |
|
※ヒーターパイプの材質は、標準でステンレス管ですが、黄銅管、鋼管等も製作出来ます。又、ヒーター径、長さは、多種製作可能ですので、お気軽にお問い合わせ下さい。
|
標準ツバ寸法
|
ヒーター径 |
A |
B |
C |
D |
Φ 8〜Φ10 |
12 |
8.5 |
17 |
25 |
Φ11〜Φ13 |
13 |
10 |
20 |
28 |
Φ14〜Φ19 |
15 |
12 |
24 |
33 |
材質;Bs 2t |
|
◎御使用上の注意
カートリッジヒーターの寿命は、ヒーター外径とヒーターの挿入孔とのクリアランスで、大きく左右されますので、出来るだけクリアランスを小さくするのが理想的です。ヒーター径、長さにもよりますが、通常はヒーター径より0.1〜0.2o程度大きくする必要があります。
|
|
